کاربرد تیرآهن لانه زنبوری در سازه‌ها و هدف اصلی ساخت آن
چکیده مطلب: هدف اصلی از طراحی آن، افزایش ممان اینرسی و مقاومت خمشی تیر بدون افزایش وزن و هزینه‌های اضافی است. این نوع تیرآهن به دلیل ساختار خاص خود، علاوه بر سبکی، توانایی بالایی در تحمل بارهای خمشی و کششی دارد. از این رو، در سازه‌های صنعتی، پل‌ها، سقف‌های ساختمان‌های بلند و سازه‌های فلزی به‌طور گسترده مورد استفاده قرار می‌گیرد.

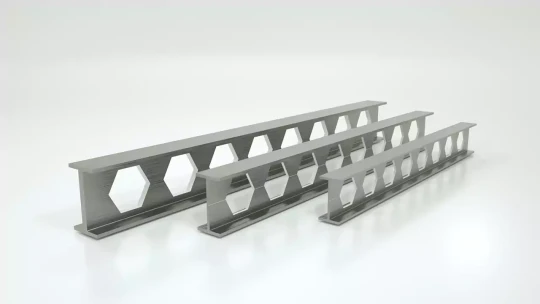

تیرآهن لانه زنبوری یا تیرآهن زنبوری نوعی تیرآهن با برش‌های شش‌ضلعی در جان خود است که هدف اصلی از طراحی آن، افزایش ممان اینرسی و مقاومت خمشی تیر بدون افزایش وزن و هزینه‌های اضافی است. این نوع تیرآهن به دلیل ساختار خاص خود، علاوه بر سبکی، توانایی بالایی در تحمل بارهای خمشی و کششی دارد. از این رو، در سازه‌های صنعتی، پل‌ها، سقف‌های ساختمان‌های بلند و سازه‌های فلزی به‌طور گسترده مورد استفاده قرار می‌گیرد.
برای دریافت مشاوره تخصصی رایگان، می توانید عبارت " تیرآهن ”را همراه نام " آیرونیز" در گوگل جستجو کنید.
تیرآهن لانه زنبوری چیست و چگونه ساخته می‌شود؟

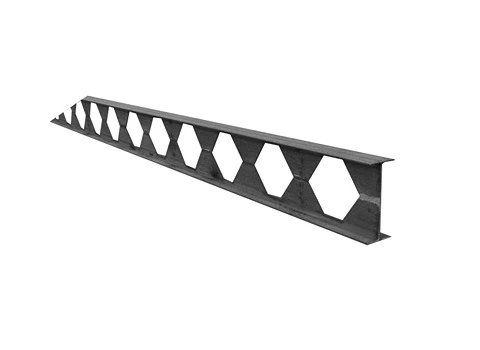

تیرآهن لانه زنبوری با برش دادن یک تیرآهن معمولی و جوش مجدد آن به‌گونه‌ای ساخته می‌شود که حفره‌های شش‌ضلعی در جان آن ایجاد شوند. این حفره‌ها باعث افزایش ارتفاع تیرآهن و در نتیجه، افزایش مقاومت خمشی آن می‌شوند. فرآیند ساخت این نوع تیرآهن شامل مراحل زیر است:
برش تیرآهن معمولی: ابتدا تیرآهن به‌صورت زیگزاگی برش داده می‌شود.
جابه‌جایی و جوش مجدد: دو بخش برش داده شده کمی جابه‌جا شده و سپس به هم جوش داده می‌شوند تا ساختار لانه زنبوری شکل گیرد.
ایجاد ورق‌های تقویتی (در صورت نیاز): برای افزایش استحکام تیرآهن، در برخی موارد، ورق‌های تقویتی درون حفره‌ها جوش داده می‌شوند.
مزایای استفاده از تیرآهن لانه زنبوری
یکی از بزرگترین مزایای تیرآهن لانه زنبوری، ترکیب فوق‌العاده‌ای از استحکام بالا و وزن کم است. این ویژگی‌ها به دلایل زیر اهمیت پیدا می‌کنند:
- سبکی بالا: طراحی لانه زنبوری در میانه تیر به کاهش وزن ساختاری منجر می‌شود که در نتیجه هزینه‌های حمل و نصب را کاهش می‌دهد.
- مصرف بهینه مواد: با استفاده از ساختار شبکه‌ای، مصرف فولاد کاهش یافته و منابع مواد اولیه به شکل بهتری به کار گرفته می‌شود.
- مقاومت در برابر نیروهای جانبی: ساختار لانه زنبوری موجب افزایش مقاومت تیر در برابر نیروهای خمشی، کششی و برشی شده که در نتیجه پایداری سازه تضمین می‌شود.
1- افزایش ممان اینرسی و مقاومت خمشی
به دلیل افزایش ارتفاع جان تیرآهن، ظرفیت باربری آن نسبت به تیرآهن معمولی بیشتر است.
2- کاهش وزن سازه و مصرف فولاد
ساختار لانه زنبوری باعث کاهش وزن تیرآهن بدون کاهش استحکام آن می‌شود، که این امر در کاهش هزینه‌های ساخت تأثیرگذار است.
3- عبور تأسیسات ساختمانی از داخل حفره‌ها
وجود حفره‌های شش‌ضلعی، امکان عبور لوله‌های تأسیساتی، کابل‌های برق و تهویه را از داخل تیر فراهم می‌کند.
4- صرفه‌جویی در هزینه‌ها
به دلیل افزایش مقاومت خمشی بدون نیاز به استفاده از تیرآهن‌های سنگین‌تر، هزینه‌های خرید و نصب کاهش می‌یابد. کاهش وزن و مصرف مواد منجر به صرفه‌جویی در هزینه‌های تولید، حمل و نصب می‌شود که در بلندمدت هزینه‌های نگهداری نیز کاهش پیدا می‌کند.
کاربردهای تیرآهن لانه زنبوری در سازه‌ها
تیرآهن لانه زنبوری در بخش‌های مختلف صنعت ساختمان و مهندسی عمران کاربرد دارد. برخی از مهم‌ترین کاربردهای آن عبارتند از:
1- استفاده در سقف ساختمان‌ها
در ساختمان‌های مرتفع، تیرآهن لانه زنبوری به‌عنوان عضو اصلی در سقف‌ها برای کاهش وزن و افزایش استحکام به کار می‌رود.
2- استفاده در پل‌ها و سازه‌های سنگین
به دلیل مقاومت خمشی بالا، این نوع تیرآهن در پل‌های فلزی و سازه‌هایی که نیاز به تحمل بارهای سنگین دارند، به کار می‌رود.
3- استفاده در سوله‌ها و انبارهای صنعتی
سبکی و استحکام مناسب، این نوع تیرآهن را به گزینه‌ای ایده‌آل برای سازه‌های صنعتی مانند سوله‌ها و انبارها تبدیل کرده است.
4- تقویت سازه‌های قدیمی
در پروژه‌های بازسازی، از تیرآهن لانه زنبوری برای افزایش ظرفیت باربری بدون نیاز به افزایش وزن سازه استفاده می‌شود.
روش‌های بهبود عملکرد تیرآهن لانه زنبوری
برای بهبود نقاط ضعف این نوع تیرآهن، روش‌های زیر مورد استفاده قرار می‌گیرند:
- استفاده از ورق‌های تقویتی در نواحی حساس: این کار باعث افزایش مقاومت برشی و جلوگیری از شکست در محل‌های حساس می‌شود.
- طراحی مناسب حفره‌ها: انتخاب اندازه و فاصله مناسب حفره‌ها می‌تواند از کاهش بیش‌ازحد مقاومت جلوگیری کند.
- جوشکاری دقیق و استاندارد: استفاده از جوشکاری مناسب باعث جلوگیری از ضعف‌های احتمالی در محل‌های اتصال می‌شود.
کاربردهای تیرآهن لانه زنبوری در پروژه‌های ساختمانی و صنعتی
تیرآهن لانه زنبوری به دلیل ویژگی‌های منحصربه‌فرد خود در انواع پروژه‌های ساختمانی و صنعتی کاربرد فراوانی دارد. برخی از کاربردهای آن عبارتند از:
- سازه‌های بلند و پل‌ها: در پروژه‌هایی که نیاز به تیرهای سبک و مقاوم دارند، مانند پل‌های معلق یا سازه‌های بلند، تیرآهن لانه زنبوری می‌تواند گزینه مناسبی باشد.
- سازه‌های صنعتی: در کارخانجات و نواحی صنعتی که نیاز به سازه‌های با دوام و کم هزینه دارند، استفاده از این تیرآهن موجب کاهش هزینه‌های نگهداری و افزایش عمر مفید سازه می‌شود.
- سقف‌های سالن‌های بزرگ: به دلیل سبک بودن و قابلیت تحمل بارهای سنگین، در سقف‌های سالن‌های ورزشی، مراکز نمایشگاهی و سالن‌های کنفرانس کاربرد دارد.
- سازه‌های مسکونی و تجاری: در پروژه‌های ساختمانی که نیاز به بهینه‌سازی مصرف مواد و کاهش وزن سازه وجود دارد، تیرآهن لانه زنبوری به عنوان یک راه‌حل اقتصادی و فنی مطرح است.
نکات کلیدی
- تعریف و هدف اصلی: تیرآهن لانه زنبوری با استفاده از ساختار شبکه‌ای شبیه به لانه زنبور، ترکیبی بهینه از سبکی و استحکام را فراهم می‌کند.
- مزایای اقتصادی و فنی: کاهش وزن، صرفه‌جویی در مواد اولیه و افزایش مقاومت سازه از جمله مزایای برجسته این محصول است.
- تکنولوژی ساخت: فرآیندهای برش، خم‌کاری، ایجاد ساختار شبکه‌ای و پوشش‌دهی با استفاده از تجهیزات پیشرفته، تضمین‌کننده کیفیت محصول می‌باشد.
- استانداردها و کنترل کیفیت: رعایت استانداردهای ملی و بین‌المللی همراه با نظارت دقیق کیفی، از ارکان اصلی موفقیت در تولید تیرآهن لانه زنبوری به شمار می‌آید.
- چالش‌ها و راهکارها: با وجود چالش‌های اجرایی، سرمایه‌گذاری در تحقیق و توسعه، بهبود سیستم‌های کنترل کیفیت و آموزش نیروی انسانی، می‌تواند بهره‌وری این محصول را افزایش دهد.
نتیجه‌گیری
تیرآهن لانه زنبوری به دلیل افزایش مقاومت خمشی، کاهش وزن و امکان عبور تأسیسات، یکی از محبوب‌ترین گزینه‌ها در سازه‌های فلزی و ساختمانی است. این تیرآهن به‌ویژه در سقف‌ها، پل‌ها، سوله‌ها و ساختمان‌های بلند کاربرد گسترده‌ای دارد. با این حال، به دلیل کاهش مقاومت برشی، باید در طراحی و اجرای آن دقت لازم به خرج داده شود.
تیرآهن لانه زنبوری به‌عنوان یکی از عناصر حیاتی در سازه‌های مدرن، به دلیل ویژگی‌های منحصربه‌فرد خود از جمله سبک وزن، استحکام بالا و صرفه‌جویی اقتصادی در هزینه‌های ساخت و نگهداری، نقش اساسی در انتقال بار و پایداری سازه دارد. هدف اصلی ساخت این نوع تیرآهن، ایجاد ترکیبی بهینه از مقاومت، کاهش وزن و هزینه در پروژه‌های عمرانی است. برای کسب اطلاعات بیشتر در خصوص دیگر محصولات حوزه تیر آهن استانداردهای شده، می‌توانید به تیر آهن هاش در سایت های معتبر حوزه آهن مانند سایت آیرونیز مراجعه کنید.
